単体
■半導体レーザードライバー
 |
○SEC-4000B |
| 業界で高い評価をいただいております、汎用LDドライバです。半導体レーザーの様々な計測のプラットフォームとして最適です。 |
|
|
| |
▲TOPにもどる |
| 型式 |
SEC-4000B |
| LD駆動部 |
制御方式 |
ACC及びAPC(AMC)駆動 |
| |
対応コモン形式 |
4種類の切換 |
| |
LDドライブ能力 |
レンジ1 |
レンジ2 |
| |
IF |
0〜200mA |
0〜1A |
| |
精度 |
フルスケールの0.1% |
| |
VF |
0〜±9V |
0〜±5V |
| PDモニタ |
Im |
EXT_PD |
| |
モニタ電流 |
0〜2mA |
0〜20mA |
| |
バイアス電圧 |
±5V固定 |
| インターフェイス |
GPIB , USB |
| ペルチェ駆動部 |
センス |
サーミスタ(B=3450K10kΩ25℃） |
| |
駆動能力 |
レンジ1 |
レンジ2 |
| |
電圧 |
5V |
10V |
| |
流 |
2A |
2A |
| 入力 |
AC100V±10% 50/60Hz |
| 概略寸法 |
W270×D300×H80 |
| 概略質量 |
5kg |
| 単体標準価格 |
250,000円 |
|
○SEPL-88-4
 |
高精度駆動のAPC駆動機能に特化し、徹底的にコストダウンしたLDドライバです。 |
|
|
| 【概略仕様】 |
| 型式 |
SEPL-88-4 |
| 制御方式 |
APC(AMC)駆動 |
| LD駆動電流 |
0〜200mA |
| LD電圧リミット |
0〜5V可変 |
| 概略寸法 |
W290×D165×H70 |
| 概略質量 |
3kg |
| 標準単体価格 |
180,000円 |
|
| |
▲TOPにもどる |
 |
○APC/ACC3315 |
| 40×40×25のケースに収納された、コンパクトなペルチェ温度コントローラー付LDドライバーです。装置組込みや簡易駆動ベンチ製作に最適です。搭載しているLDドライバ基板、ペルチェ温度コントローラー基板の単体供給も承っております。 |
|
|
| 【概略仕様】 |
| ■LDドライブ部 |
| 型式 |
SEPL-88-4 |
| 制御方式 |
APC(AMC)駆動 |
入力電源
※選択 |
電圧 |
0〜200mA |
| 電流 |
200mA 変動10%以内 |
| LD電圧リミット |
+5V |
-5V |
+12V |
| LDドライブ |
+ |
− |
+ |
| PDバイアス |
+ |
− |
+ |
| IFリミット設定 |
100mA |
| PDバイアス電圧 |
+5V |
-5V |
+12V |
| Im設定範囲 |
0〜200μA |
| 概略寸法 mm |
W30×D40×H15 |
| 単体標準価格 30000円 |
|
| ■ペルチェドライブ部 |
| 型式 |
3030 |
| 制御方式 |
P.I |
| 制御温度範囲 |
20〜30℃ |
入力電
※選択 |
電圧 |
+5V |
-5V |
+12V |
| 電流 |
1.2A 変動10%以内 |
| センサー |
サーミスタ方式 25℃/10kΩ |
| 制御対象ペルチェ |
3W級 3Ω以下
電流 1A 電圧3V |
| 概略寸法 mm |
W30×D40×H9 |
| 単体標準価格 30000円 |
|
| |
▲TOPにもどる |
■光源装置SELAMシリーズ
■消光比自動測定装置 SEPM-1000
|
各種レーザ光源および光学部品等の消光比をリアルタイムに測定。偏光状態の表示は、主軸方向の角度、楕円率、消光比を内蔵の液晶画面上に表示します。 |
|
|
| 【概略仕様】 |
| 型式 |
SEPM-1000 |
| 測定波長 |
550〜720nm,700〜900nm,1250〜1600nm帯 |
| 消光比 |
30dB |
| 測定時間 |
1sec 程度 |
| 外形寸法mm |
W240×D340×H90 |
| 質量 |
約2.5kg（ヘッドを含む） |
| 標準価格 |
1,000,000円 |
|
| |
▲TOPにもどる |
■ペルチェ温度コントローラ SEPCシリーズ
|
デバイスの評価用温調ステージとしてロングセラーのSEPCシリーズです。
信頼と実績のドライバにより、ペルチェの能力を最大限発揮致します。
目的用途に合わせたペルチェ冶具のカスタム設計により、恒温槽では実現できない省電力、省スペース、使い勝手のよさを実現いたします。

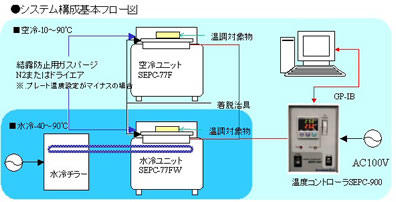

写真は、標準コントローラSEPC-900と空冷ステージSEPC-77Fの組合せです。 |
|
|
 |
| |
本装置はペルチェ式温度制御装置であり、ペルチェ素子を実装した治具と組み合わせプレート面を任意の温度に制御精度0.1℃にて制御し、温度試験等を行う装置です。
オプションのGP-IBボードを追加することで、の通信機能を有しパソコンによる自動制御ができます。 |
| 【コントローラ単体概略仕様】 |
| 型式 |
SEPC-900 |
| 入力電源 |
100V |
| 温度制御部 |
| 制御方式 |
PID制御 |
| 温度センサー |
白金測温抵抗体 Pt100Ω |
| 制御対象素子 |
ペルチェ素子 |
| ペルチェ電圧 |
電流 DC24V，6A |
| 温度コンディショナー |
システム技研製 SEC-050P |
| 概略寸法 |
W115×D310×H150 |
| 概略質量 |
3kg |
| 標準単体価格 |
250,000円 |
|
| 【カスタム仕様】 |
| 2CHタイプ |
9CHタイプ |
 |
 |
|
| |
▲TOPにもどる |
■その他温調装置
| 冷凍機式冷熱空気発生装置 |
ヒーター温度コントローラ
SESS-500 |
 |
 |
|
|
| |
